隔爆型不锈钢电缆防水接头结构设计与应用

　　防爆区域里的电缆接头，看着是个小零件，出了事就是大问题。市面上不少接头号称“防爆”，拆开看结构却经不起推敲。这篇文章不讲虚的，直接从隔爆原理出发，把这类接头的结构拆开揉碎了说清楚，再聊聊为什么选不锈钢、怎么用才对。

　　一、隔爆原理：不靠“堵”，靠“泄”

　　很多人一听“隔爆”两个字，第一反应是“把爆炸堵在里面出不来”。这个理解对了一半。

　　隔爆型设计的核心逻辑不是硬扛爆炸压力，而是允许内部发生爆炸，但火焰和高温气体在传播路径上被强制冷却、降压，最终排出的能量不足以引燃外部爆炸性环境。说白了，隔爆接头干的事不是“不让炸”，而是“炸了也传不出去”。

　　这个原理决定了隔爆型接头的结构设计有一整套严格的讲究——隔爆面的配合间隙、宽度、表面粗糙度，每一个参数都直接影响隔爆性能。电缆引入装置作为隔爆外壳的“薄弱环节”，恰恰是设计上最需要花心思的地方。

　　二、核心结构：四个组件，各司其职

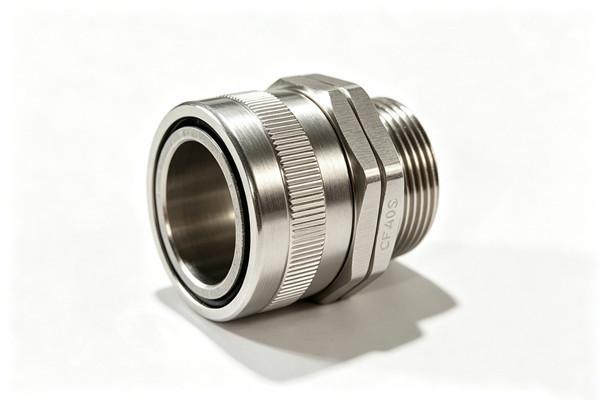

　　一个典型的隔爆型不锈钢电缆防水接头，从外到内大致可以拆成这么几个部分：

　　1.幅体：这是整个接头的主体骨架，表面布有外螺纹，腰部是一个六棱柱状的旋钮部。六棱柱的设计不是为了好看——现场安装时扳手能直接卡住，不用额外找专用工具。幅体两端分别连接普通螺母和迫紧螺母。

　　2.迫紧螺母+夹紧套：这是“抓”电缆的装置。夹紧套的壁面上开有若干绕轴线环形阵列分布的形变孔，沿轴向延伸。迫紧螺母越拧越紧，夹紧套受挤压变形，径向收缩，把电缆牢牢夹住。形变孔的作用是让夹紧套有足够的变形空间——没有这些孔，夹紧套要么夹不死，要么一拧就裂。

　　3.密封套：这是防水和隔爆的双重防线。密封套有一个端面紧贴幅管管口的密封肩，迫紧螺母拧紧时，密封肩被压紧在管口上，形成第一道密封。有的设计还会在密封套上设置定位凸起，夹紧套上开定位槽，防止装配时密封套跑偏。

　　4.限位结构：迫紧螺母和普通螺母上分别开有限转孔，配合限位钉和限位环使用。这玩意儿的作用是防止螺母在振动环境中自己松脱——化工厂、海上平台这种地方，设备一开起来振动不停，螺母松了就是安全隐患。

　　铠装电缆用的版本还会在此基础上增加双层屏蔽环和密封骨架，屏蔽环用来降低相邻机电设备之间的电磁干扰，密封骨架(常用PA6尼龙材质)则负责给橡胶密封体提供支撑。

　　三、为什么用不锈钢？

　　市面上很多防爆接头用黄铜镀镍，成本低、加工方便。但隔爆型产品选不锈钢304，考量的不是成本，是可靠性。

　　隔爆接头一旦安装上去，往往在化工厂、海上钻井平台、煤矿井下这些地方一待就是几年甚至十几年。黄铜镀镍的镀层一旦有划伤，腐蚀就从划痕处开始往里钻。不锈钢304没有镀层脱落的问题，整体耐腐蚀。要求更高的场合还会上316L，耐氯离子腐蚀能力更强。

　　另外，不锈钢的力学性能在高温下衰减比黄铜慢。隔爆接头内部如果真的发生了爆炸，瞬时温度可能高达几百甚至上千摄氏度——材料在高温下还能不能保持结构完整，直接关系到隔爆是否失效。304不锈钢在这方面比黄铜靠谱得多。

　　四、应用场景与选型要点

　　适用场景：化工、石油、电力、轻工、机械等存在爆炸性气体或粉尘的场所。防爆等级通常可以达到Ex d IIC Gb，防护等级IP66。工作温度范围一般在-40℃到100℃之间。

　　选型时需要注意几点：

　　第一，螺纹规格要对得上。公制牙M、德制牙PG、英制牙G、美制牙NPT，不同标准螺纹不能混用。

　　第二，卡口范围要匹配。同一个接头规格通常覆盖一个电缆外径区间，选型时要确保电缆外径落在标称范围内。卡小了夹不紧，卡大了密封套塞不进去。

　　第三，铠装电缆要用专门的铠装版本。普通隔爆接头没有处理铠装层的结构，屏蔽层无法有效接地，电磁干扰问题和安全隐患都会冒出来。

　　隔爆型不锈钢接头结构上并不复杂，但每个细节都跟安全直接挂钩。选型时盯着防爆等级和螺纹规格看还不够，材质、密封结构、是否带限位防松，这些才是决定它在现场能扛多久的关键。记住一句话：防爆产品不是买来装上去就完事了，选对结构、用对地方，它才能真正发挥作用。
