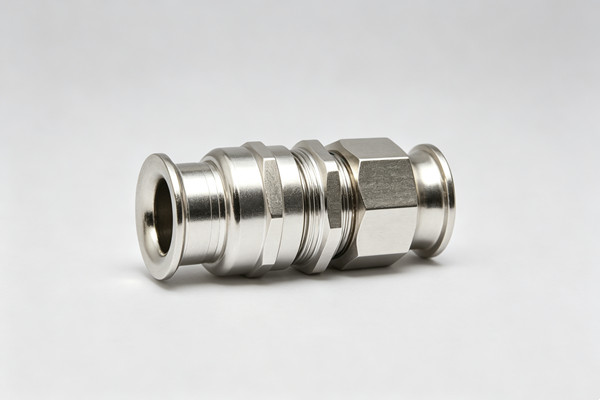

船用电缆填料函是船舶电缆穿舱密封的核心保障

　　在船舶建造和维修过程中，电缆穿越水密舱壁、甲板及电气设备外壳时，如何保证穿舱处的密封性、水密性和防火性能，是关乎船舶安全的核心课题。船用电缆填料函正是解决这一问题的关键附件——它不仅是电缆引入装置，更是保障船舶水密完整性和防火安全的重要屏障。下面小编将从技术要求、结构类型和安装要点这三个维度，为您详细介绍它的核心知识。

　　一、关键技术标准与性能要求

　　船用电缆填料函的设计与检验，主要依据 CB/T 3667.1-2014《船舶电缆敷设和电气设备安装附件 第1部分：电缆贯通装置》。该标准对产品分类、技术指标、试验方法和检验规则均作出明确规定，重点性能要求包括：

　　1.表面质量：填料函表面应平整光滑，边缘无锐角、毛刺、裂纹和缺口。

　　2.防腐处理：零件表面需进行镀锌钝化处理，外露螺纹应涂覆防腐油脂，以适应海洋高盐雾、高湿度环境。

　　3.螺纹精度：螺纹连接须按 GB197 普通螺纹标准 中的6级精度制造，拧紧后不得出现滑牙、松动等现象。

　　4.密封可靠性：填料套内必须充满填料且无气泡，安装前需将电缆擦净，多余填料应及时清除，防止影响密封效果。

　　这些细致入微的要求，是保证填料函在恶劣船用环境下长期稳定运行的基础。

　　二、常见结构形式与材质选择

　　根据用途和安装方式不同，船用电缆填料函主要分为以下几种结构：

　　1.焊接式：通过焊接固定在舱壁或设备壳体上，适用于对强度和气密性要求极高的场合。

　　2.铆接式：利用铆接工艺固定，常用于薄壁结构。

　　3.夹紧式：通过螺纹锁紧实现电缆固定与密封，安装灵活便捷，是当前最常用的类型。

　　4.管式：配套预埋管道使用，适用于特殊布线路径。

　　在材质方面，常用材料包括 碳钢、黄铜、不锈钢以及尼龙，可根据工作环境的耐腐蚀等级和机械强度需求灵活选用。适配电缆直径范围通常为 5 mm 至 57 mm，基本覆盖船舶电气系统的常见规格。

　　三、安装工艺与质量管控要点

　　安装质量直接决定填料函的水密性和防火安全性。根据船舶电气设备安装工艺规范，关键操作要点如下：

　　1.焊接要求：采用焊接固定的填料函，应沿四周单面连续烧满焊，确保完全水密;焊后必须清除焊渣，并仔细检查焊缝有无气孔或裂纹。

　　2.剥线与铠装处理：按配电箱接线长度剥除电缆外护套，露出金属铠装层，留取适当长度的铠装并切除多余部分，严禁损伤内部绝缘。

　　3.填料灌注：填料应充满套内空间，不得残留气泡;穿线前需将电缆表面擦净，灌料后将外溢填料及时擦除，保证外观整洁。

　　4.紧固力矩：锁紧螺母应施加均匀力矩，避免过紧压伤电缆或过松导致密封失效。

　　提示：所有安装操作完成后，建议进行水密性试验(如冲水试验)，以验证填料函的实际密封效果。

　　船用电缆填料函虽是一个不起眼的附件，却在船舶电气系统中扮演着不可替代的角色。从标准规范到结构选型，从材质选择到安装工艺，每个环节都需严格把控。只有充分理解其技术要求并规范施工，才能真正发挥密封、固定和防护的综合功能，为船舶的安全航行提供坚实保障。
